激光打标机光路传输“三剑客”了解下

时间:2018-08-21     来源:爱迪达激光

激光打标机打标想要打标雕刻效果好、工作效率高、使用寿命长久,就必要有高质量的激光束,并且要确保激光打标的高精度。这就要求我们对激光打标机光路传输系统有深入的了解。今天爱迪达激光带大家了解下激光打标机光路传输“三剑客”

   一般将激光器输出窗口外到聚焦之前的光路称为光路传输系统,也有人将聚焦系统包含进来一起称为光路传输系统, 激光打标机的光路传输系统主要由准直扩束系统振镜扫描系统场镜聚焦系统这“三剑客”组成。

    1、准直扩束系统

    在去除性激光加工中,要求激光具有高的功率(能量)密度,小的聚焦光斑。虽然激光束的发散角很小,但仍然有几个毫弧度,发散角的存在直接影响聚焦效果。扩束器的用途是压缩光束的发散角和增大光束的直径,以减小聚焦光斑尺寸,对采用扫描振镜的系统,还可以降低振镜上的激光功率密度,防止振镜被打坏。激光打标机多采用倒置的伽利略望远系统作为准直扩束系统,其产品称为扩束镜。扩束镜又分为可调倍数和固定倍数两种,灯泵浦固体激光打标机一般采用固定倍数扩束镜。

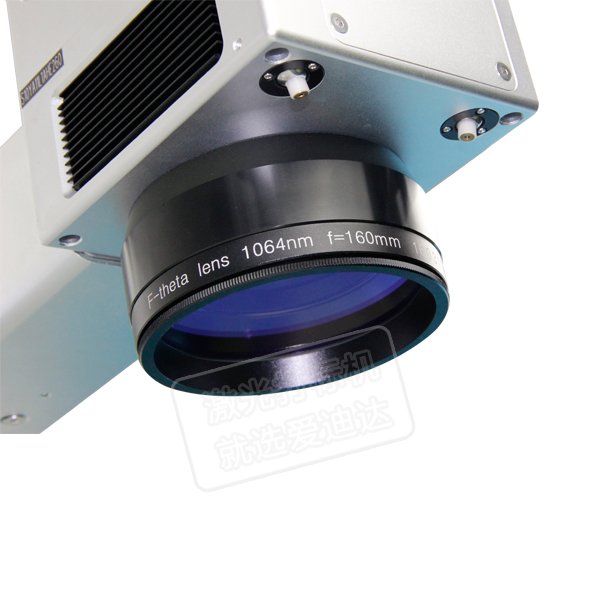

    2、场镜聚焦系统

    激光束经过振镜扫描,若用普通透镜聚焦,则扫描的焦平面将是一个扇形面,与待加工的平面不重合。只有加平场透镜加以矫正,才能在整个扫描范围内,使聚焦光斑均匀,直径不变,在焦平面内光斑进行扫描时有足够大的视场。理想光学系统的像高与入射角的正切值成正比,通过引入桶形畸变,得到镜头的像高与入射角成正比,可实现打标速度的线性控制。

    3、振镜扫描系统

    光学扫描器采用动磁式和动圈式偏转工作方式的伺服电动机驱动,具有扫描角度大、峰值力矩大、负载惯量大、机电时间常数小、工作速度快、稳定可靠等优点。精密轴承消隙机构提供了超低轴向和径向跳动误差;电子扭力棒取代传统弹性材料扭力棒,大大延长了使用寿命,提高了长期工作的可靠性;任意位置零功率保持工作原理既降低使用功耗,又减少器件的发热效应,省却了恒温装置;先进的高稳定性精密位置检测传感技术提供高线性度、高分辨率、高重复性、低漂移的性能。

以上就是关于激光打标机光路传输系统“三剑客”的介绍,希望大家能够在理解的基础上合理科学的使用机器,提升工作效率!

(本文由爱迪达激光提供,转载须注明出处:www.ideedalaser.com,珍惜别人的劳动成果,就是在尊重自己)
