紫外激光打标的PCB线路板应用方案

时间:2018-08-25     来源:爱迪达激光

     PCB打标机紫外激光打标机)是专门用于在印刷电路板上标刻条码、二维码和字符、图形等信息的专用机型,可全自动完成上料、取板、定位、标刻、工位切换、下料等工序,能够合SMT产线在线运作,也可配合自动上下板机组成离线式工作站。该机通过自主研发的专用软件,可以实现与客户信息系统的对接,标刻信息由软件系统自动生成,也可通过网络接收。



  针对某PCB线路板客户的产品标刻要求,爱迪达激光提供以下PCB线路板应用方案。

  目标客户需求:

  打标位置:PCB板条码框位置。

  打标要求:白油层雕刻不允许伤绿油层;绿油层雕刻不允许露铜;

  雕刻规格:二维码尺寸最小3*3mm;(可调)

  雕刻最大范围:400*400mm;(可调)

  打标内容要求:可打标市面所需条码类型及字符,例如:条形码、QR Code、 Datamatrix等常见类型;

  方案设计:

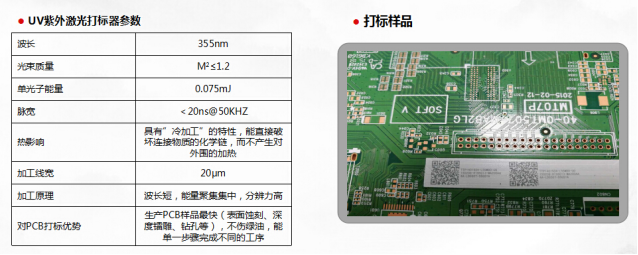

  根据客户PCB打标要求及特定需求(打标位置下方存在多条细铜线),3W紫外激光打标器

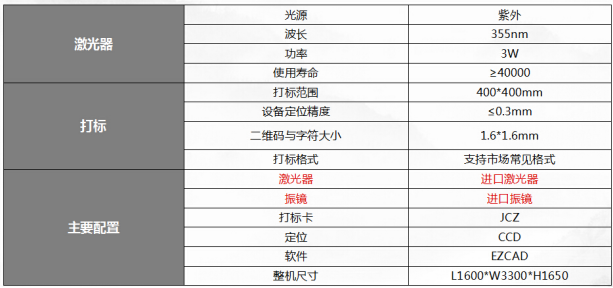

  设备参数:





  专用打标软件:

  1、软件操作简便、功能强大。

  2、由于控制主机直接采用计算机,具有强大的通讯能力,可连接大部分(防伪)数据生成系统,满足深层防伪需求。

  3、实现对图形、文字及其他需变更技术参数进行逐个或增量打标

  精密产品结构:

  1、激光器拥有精巧的密封设计,可以使内外形成气压差,真正做到一尘不染。

  2、XY运动平台,带动输送轨道,满足产品尺寸的打码要求.

  3、CCD定位模组,相机定位确保PCB打码的位置精度.

  4、除尘风口,保证镭雕是产生的粉尘烟雾被抽走,确保环境的安全.

  5、可调宽轨道,适应一定尺寸范围内的PCB板,通过软件控制,可自动调宽.

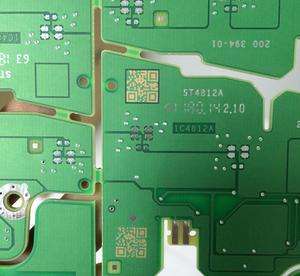

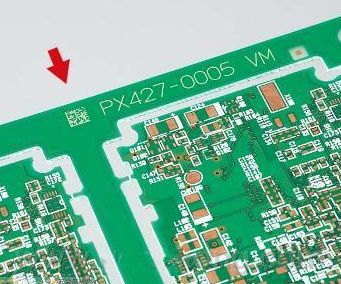

  PCB及线路板激光打标样品:







(本文由爱迪达激光提供,转载须注明出处:www.ideedalaser.com,珍惜别人的劳动成果,就是在尊重自己)
