光纤激光打标机组成配件详解

时间:2018-07-26     来源:爱迪达激光

      光纤激光打标机组成配件详解——随着工艺和生产要求的提高,传统印刷工艺逐渐被激光打标取代,根据对象的不同激光打标机又分为光纤激光打标机、绿光激光打标机、紫外激光打标机、co2激光打标机等系列,今天爱迪达激光就和大家分享下光纤激光打标机结构配件,便于大家更多的了解使用。

光纤激光打标机配件

  光纤激光器:比方IPG光纤激光器、锐科光纤激光器、创鑫光纤激光器、联品光纤激光器、杰普特光纤激光器、激扬光纤激光器等。

  光纤激光器电源:就是给光纤激光器供电的一个元件,一般用明纬或者衡孚的比较好

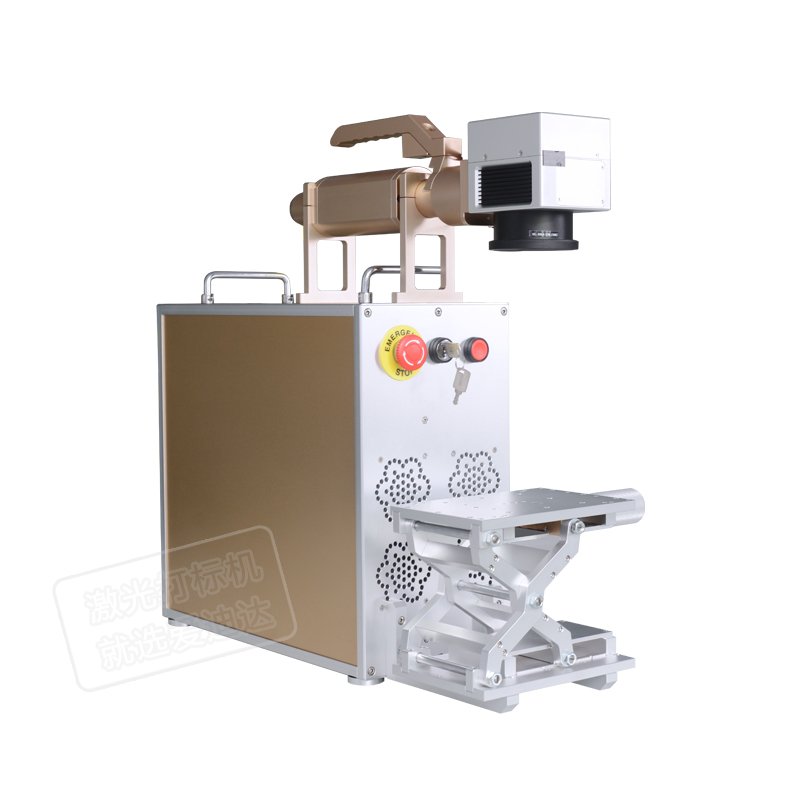

  光纤激光打标机机柜:如果把一台打标机当做一台电脑的话,机柜就相当于电脑的外壳,有台式电脑外壳、笔记本电脑外壳,那么打标机就有台式打标机机柜、便携式打标机机柜、手持式激光打标机机柜,各种样式。

  振镜:光纤打标机的振镜一般是10mm光斑的数字振镜,当然也有个别人使用模拟振镜的,一般这些人都是较早的客户,卖的是scanlab的10光斑的模拟振镜的人。现在大部分光纤打标机使用的振镜是数字振镜。数字振镜其实与模拟振镜不大,就是一个模拟振镜加一个DA办,这样信号才传输过程中就是一数字信号的形式传输,减少了传输过程中可能遭受的干扰。一般光纤打标机都是使用的USB打标卡,数字振镜就必须USB数字打标卡,模拟振镜就必须USB模拟打标卡。现在市面上的光纤振镜很多,进口的振镜主要有:scanlab、raylase(瑞雷)、GSI、CTI等,国产的有:世纪桑尼、金海创、大族、加沃泰克、荷佐里、秦龙、镭肯、通用、世纪拓天、榜首、盛科泰、建龙等。很多的国产振镜厂家都在做仿scanlab振镜,其实这些振镜也就是选一些好一点的电机,再加一个跟scanlab一样的外壳,这样就变成了高仿scanlab。具体质量如何,还是要看速度、温飘、精度、质保多长这些参数。

  场镜:也叫平场聚焦镜、扫描透镜、F-θ镜。主要用于将振镜出来的光在一个平面上聚焦。购买时要注意说明打标范围,根据自己的需要确定,不要盲目求大。光纤打标机和半导体打标机的波长都是1064nm,两者的场镜一般是可以通用的。但是有时候如果使用的是原装进口的scanlab振镜的时候,它的场镜连接圈可能不是M85*1的,而场镜一般都是M85*1的螺纹,这个时候就要用一个场镜转换连接圈。

  合束镜:主要应用在利用激光二极管做校准的系统中. YAG合束镜设计用于45度入射时, 传输1064nm的激光束, 并利用90度反射的人肉眼看得见650nm激光光束来校准它.

  打标卡:也叫激光控制卡、激光打标卡。常见的打标卡有金橙子、samlight、世纪桑尼、众为兴、台湾兴诚502B打标卡等,他是用来把我们在电脑里面画出的文字图案等转换成模拟信号或者数字信号,然后传到振镜里面。对于光纤打标机一般都是选择的金橙子USB打标卡,USB打标卡分为USB模拟打标卡和USB数字打标卡。USB模拟打标卡与模拟振镜配套,UISB数字打标卡与数字振镜配套。而现在市面上的USB打标卡有正版和仿版两种。论性能,正版和仿版差不多;论质保来说,大部分仿版和正版都是质保一年,部分仿版的质保两年,比方我们;论价格来说,正版和仿版无可比性。但是仿版也有几个特点,很多仿版的软件版本不高,只能到2.5.3,部分仿版能到2.7.6.

  红光指示器:也叫红光笔,用于指示光路,因为1064nm的激光看不见,而红光指示器的650nm的光是看得见的,通过合束镜将650nm的光与1064nm的光重合,所以650nm光指示到哪里,1064nm的光就在哪里,这样达到指示光路的作用。红光笔装在红光合束镜架里面。

  打标卡电源:顾名思义就是给激光打标卡供电的。

  电源滤波器:电源滤波器可以起到抗干扰作用,减少打标机死机、乱打、断断续续、填充漏填等故障

光纤激光打标机配件

  光纤激光打标机配件然后装一台机器还需要:

  线槽 2条

  空气开关2P 一个

  急停开关 一个

  按钮开关 2个

  钥匙开关 1个

  航空插头 3个

  防尘管 若干

  螺丝螺帽 若干

  电脑 一台

  脚踏开关 一个

  如果需要增加旋转打标的功能,则需要增加旋转夹具

  如果需要增加飞行打标的功能:除了要增加一个同步传送带之外还需要准备下列产品

  编码器 一个

  编码轮 一个

  编码轮支架 一个

  光电开关 一个

  传感器 一个

  当然做这个设备电脑是必不可少的。注意电脑有选型要求,V1卡、MCX只能是32位操作系统用,其余卡不部分是32位操作系统和64位操作系统电脑都能用。具体怎么选型,购买之前可以咨询爱迪达激光。

        以上就是光纤激光打标机配件的配件全解,如果您需要购买整机或者部分零配件的,可以联系爱迪达激光。

(本文由爱迪达激光提供,转载须注明出处:www.ideedalaser.com,珍惜别人的劳动成果,就是在尊重自己)
